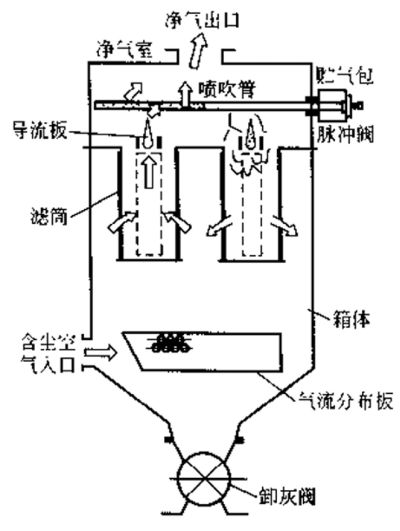

结构组成

       主要由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成。滤筒在除尘器中可垂直或倾斜布置，垂直布置清灰效果更好，花板下部为过滤室，上部为气箱脉冲室。

工作原理

       含尘气体进入除尘器后，部分粗大颗粒在重力和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。当阻力达到规定值时，脉冲阀开启进行清灰，使附着在滤袋外表面上的粉尘被剥离落入灰斗中，清灰完毕后恢复过滤状态。

滤筒除尘器特点

       1.由于滤料折褶使用，布置密度大，除尘器结构紧凑，体积小，滤料性能要求刚性大；

       2.滤筒高度小，安装方便，使用维修工作量小；

       3.与同体积除尘器相比，过滤面积相对较大，过滤风速较小，阻力不大。

应用领域

       建材行业：在水泥生产的破碎、粉磨、包装等环节，以及陶瓷、玻璃、砖瓦生产中，能有效过滤粉。

       冶金行业：用于钢铁冶炼、有色金属冶炼过程，可高效过滤粉尘和烟尘。

       机械加工行业：金属切削、磨削、焊接、抛光等加工过程中产生的粉尘。

       电力行业：燃煤发电厂在发电过程中产生的大量烟尘和颗粒物，可通过滤筒除尘器进行高效捕捉。

       煤炭行业：煤炭开采、运输和加工过程中会产生大量粉尘，滤筒除尘器可降低粉尘排放。

       化工生产：如制药、化肥、塑料纤维等生产过程中产生的化学粉尘、烟雾和微粒等有毒有害物质，滤筒除尘器可进行有效过滤和收集。

       食品加工行业：在面粉、大米、奶粉、粮油等加工过程，以及食品原料筛选、粉碎等环节产生的粉尘，滤筒除尘器能有效控制粉尘扩散。

       木材加工行业：家具制造、地板生产等木材加工过程中产生的木屑、木粉等粉尘，可通过滤筒除尘器进行过滤。

维护与保养

       定期检查：检查滤筒、清灰系统和控制系统，确保正常运行。

       及时更换：发现滤袋破损或老化应及时更换。

       清理灰斗：定期清理灰斗，防止积灰影响除尘效果。

       滤筒在除尘器中的布置很重要，滤筒可以垂直布置在箱体花板上，也可以倾斜布置在花板上，用螺栓固定，并垫有橡胶垫，下部分为过滤室，山部分为净气室。滤筒除了用螺栓固定外，更方便的方法是自动锁紧装置和橡胶装置，这两种方法对安装和维修都十分方便。

滤筒倾斜布置

滤筒垂直布置

案例展示

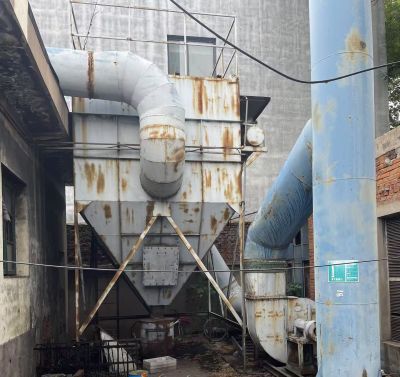

       秦皇岛信宝资源循环科技有限公司 5000m³/h滤筒除尘器。

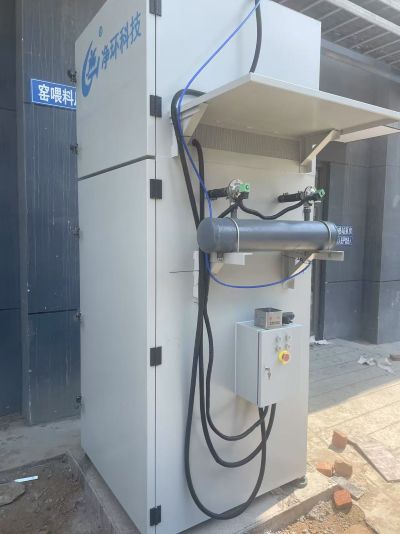

       秦皇岛SGS 10000 m³/h滤筒除尘器。

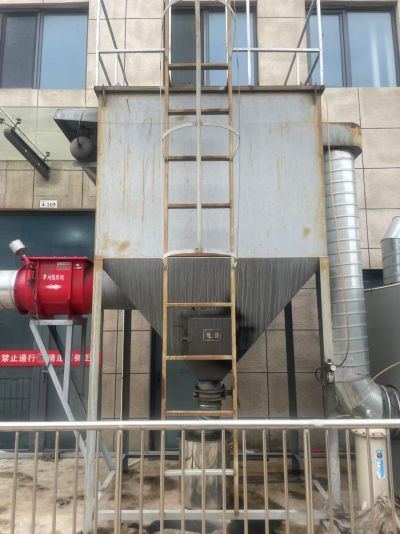

       唐山曹妃甸SGS 11000 m³/h滤筒除尘器
